什么是B1級阻燃電纜？和ZB有什么區別？

01B1級線纜的設計標準

B1級線纜設計選用主要依據GB 51348《民用建筑電氣設計標準》中線纜防火相關要求。
根據《住房和城鄉建設部關于發布國家標準〈民用建筑電氣設計標準〉的公告》【2019年第314號】，《民用建筑電氣設計標準》被批準為國家標準，編號為GB 51348-2019，自2020年8月1日起實施，原行業標準《民用建筑電氣設計規范》JGJ 16-2008同時廢止。

民規變民標，行標升國標。作為國內民用建筑電氣設計的主要依據標準和基礎標準，此次新版國標在諸多方面進行了改進完善，將給相關產業帶來深刻影響。

特別是在建筑布線防火方面，為解決原行標JGJ 16-2008對阻燃電線電纜籠統規定所帶來標準理解和執行的模糊不便，新版國標GB 51348-2019在第13章“建筑電氣防火”中對各類民用建筑中不同場所安裝敷設電線電纜及光纜的燃燒性能等級給出了清晰明確的規定。
通過整理GB 51348-2019中建筑電氣防火部分的第13.8條“線纜的選擇與敷設”和第13.9條“非消防負荷線纜與通信電纜的選擇”的相關要求，將建筑用線纜對應的燃燒性能等級要求匯總?cè)绫?所示，主要包含有：消防配電線路用電線電纜、非消防負荷用電線電纜和綜合布線系統用通信電纜和光纜三大類產品。

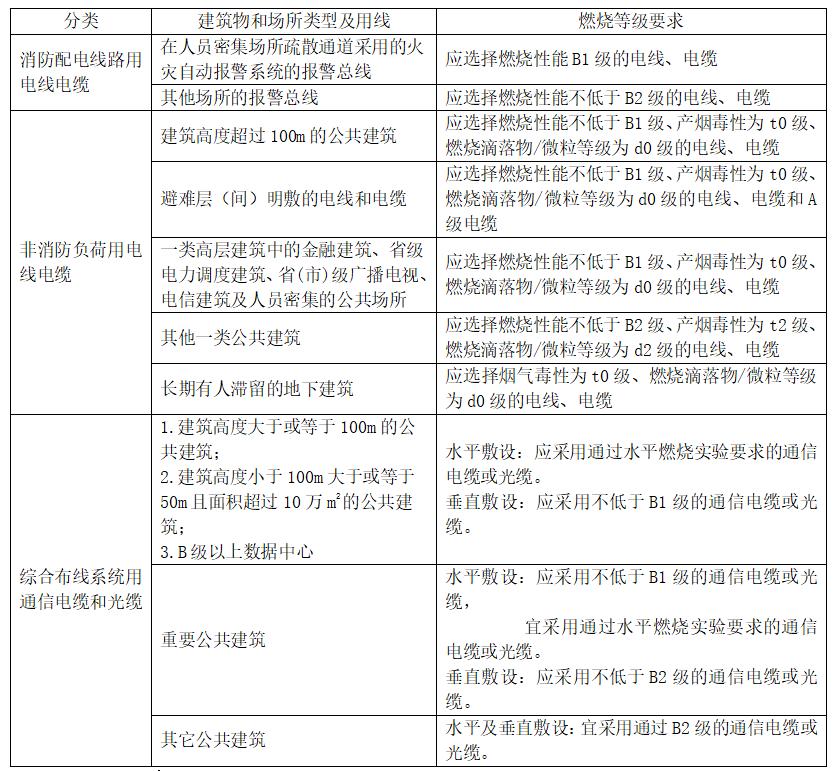

表1：不同類型建筑物和場所對應的電纜和光纜的阻燃級別要求

注：

1. B1、B2、A級為《電纜及光纜燃燒性能分級》GB 31247-2014規定的電纜及光纜的燃燒性能分級。

2.建筑物內水平布線和垂直布線選擇的電線和電纜燃燒性能宜一致。表中可見，GB 51348-2019明確采用了GB 31247-2014《電纜及光纜燃燒性能分級》標準中的相關燃燒性能分級要求，對不同類型建筑物和場所安裝敷設線纜的燃燒性能等級做出了清晰的規定，這將對規范建筑電氣防火設計中阻燃線纜的選型具有良好的指導意義和可操作性。

02B1級線纜具體性能指標

B1級線纜具體性能指標采用標準為GB 31247-2014《電纜及光纜燃燒性能分級》。

為了解決線纜行業長期存在的阻燃分級標準缺失問題和原有阻燃標準體系中考核指標維度不完善的情況，原公安部四川消防研究所組織相關單位牽頭制定了國家強制性標準GB 31247-2014《電纜及光纜燃燒性能分級》，于2014年12月5日發布，2015年9月1日起正式實施。

GB 31247-2014在充分調研和驗證試驗的工作基礎上，結合EN 13501-6：2014相關要求和國內電纜及光纜的實際分級考核需要，最終形成A、B1、B2和B3四個等級，具體見表2。

總體來講，這些考核指標可更加真實地反映出電纜在實際火災條件下的燃燒特性，對電纜燃燒性能等級的評價也將更加科學合理和更具實際指導意義。

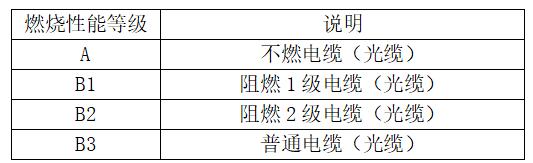

表2：電纜及光纜燃燒性能等級

燃燒性能A級屬于不燃材料，這種構件在空氣中遇明火或高溫作用下不起火、 不微燃、 不炭化。常見的建筑材料：磚墻、 鋼屋架、 鋼筋混凝土梁等構件都屬于不燃材料。

燃燒性能B1 級屬于難燃性材料；其在空氣中遇明火或在高溫作用下難起火、 難微燃、 難炭化，且當火源移開后燃燒和微燃立即停止。可以簡單的把B1線纜理解為僅次于鋼筋、水泥土的防火材料。

請注意：阻燃B級（ZB型）線纜不等于B1級（B1型）線纜，因?yàn)锽1級性能指標含低煙、無鹵、阻燃、低毒性能，ZB僅代表阻燃B級。

03阻燃分級電纜的部分誤區

近年來，隨著GB/T 19666《阻燃和耐火電線電纜或光纜通則》及ZA、ZB、ZC和ZD阻燃類別的普及應用，由于常識中傾向代號A-B-C-D的級別排列以及測試中非金屬含量的從高到低排列，行業中存在大量廠家、用戶及技術機構認為成束阻燃ZA、ZB、ZC和ZD為阻燃級別，并理解阻燃A類性能優于（覆蓋）B類、C類、進而至D類。

然而，標準分析顯示：成束阻燃的（ZA，ZB，ZC，ZD）類別，主要區別在于適用評定場合的不同，在相關標準中并未提及等級關系或分級概念。

特別是，在近期《質量與認證》期刊已接收的文章“關于布電線成束阻燃要求的理解與建議”中，對不同廠家典型布電線產品：ZA-BV 450/750V 2.5和WDZA-BYJ 450/750V 2.5各五組樣品開展驗證試驗，按照GB/T 18380系列標準對以上十組樣品分別進行成束A類、B類、C類和Ｄ類燃燒試驗。通過分析燃燒試驗后的樣品鋼梯前后面的碳化高度，結果顯示，此類布電線產品的大部分成束燃燒Ｄ類的碳化高度反而高于Ａ類，甚至部分樣品存在阻燃Ａ類試驗通過，阻燃Ｄ類不合格的情況。

此項布電線產品的成束燃燒驗證試驗，也從實際試驗數據的角度有力地證明了傳統成束阻燃ZA、ZB、ZC和ZD類別不屬于阻燃性能的分級，不存在高低級別關系。相較而言，GB 31247-2014《電纜及光纜燃燒性能分級》則通過多維度指標考核和評價，貼近實際建筑防火安全場景要求，科學系統地對建設工程用線纜的燃燒性能進行了分級，并在標準中對性能等級給予明確說明，例如燃燒性能B1級為阻燃1級電纜（光纜），燃燒性能B2級為阻燃2級電纜（光纜）等。這也為GB 31247-2014的阻燃分級在GB 51348《民用建筑電氣設計標準》中的引用和采信奠定堅實基礎。

相信伴隨GB 51348《民用建筑電氣設計標準》及后續相關設計規范的出臺和重磅實施，從用戶單位、設計單位、監造單位、檢測認證機構到生產廠家等相關方針對電纜及光纜的燃燒性能分級將形成更加統一明確的理解和采信應用，國內相關建設工程用各阻燃等級電纜和光纜也將迎來更加光明的發展前景。
